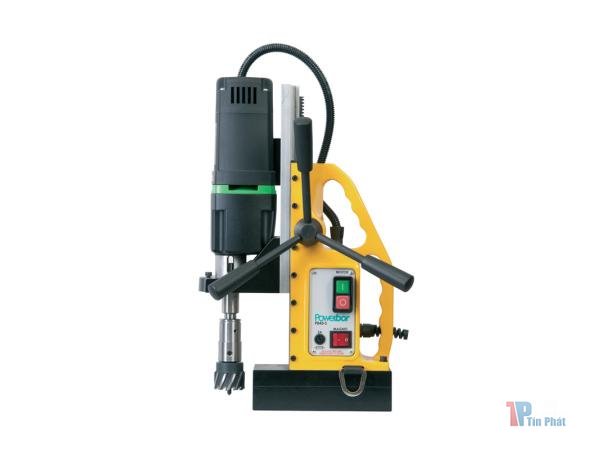

Máy khoan từ Powerbor PB45
Máy khoan từ Powerbor PB45 do G&J Hall Anh Quốc sản xuất theo tiêu chuẩn máy khoan từ châu Âu là loại máy gia công tạo lỗ 2 chức năng cắt 50mm và khoan 18mm
1. Đặc điểm và tinh năng Máy khoan từ Powerbor PB45
- Máy có 2 chức năng khoan và khoét lỗ, cho phép khoan lớn nhất là 23mm (mũi khoan xoắn) và khoét lỗ lớn nhất là 50mm (dùng mũi khoan từ)
- Máy sử dụng động cơ Eibenstock 1150 watt của Đức, động cơ truyền động bằng hộp số có 2 số cơ khí và 1 bộ ly hợp an toàn, đây là loại động cơ Rotor dây quấn (động cơ chổi than) nhằm mang lại Moment xoắn lớn nhất.
- Động cơ có thiết kế bộ ly hợp an toàn bằng cơ khí giúp bảo vệ máy và mũi khoan từ
- Đế từ có lực bám mạnh 1500Kgs nên cho phép gia công ở mọi vị trí
- Chuẩn côn trục chính MT2, cho phép lắp mũi khoan côn trực tiếp.
Dòng sản phẩm cùng chức năng: Model PB100E, Model PB70, Model PB 70/2, Model PB45, Model PB32, Model PB32 combi, Model Revo Profile 35
2. Thông số kỹ thuật máy khoan khoan từ Powerbor PB45
Model PB45 | Thông số kỹ thuật |
Tổng công suất | 1200 watt |
Công suất động cơ | 1150 watt |
Lực bám đế từ | 1500Kgs |
Điện áp sử dụng | 220V/240V/50Hz |
Cấp tốc độ | 250-450 (v/P) |
Khả năng cắt | 12mm-50mm |
Khả năng khoan | 23mm |
Chuẩn côn trục chính | MT2 |
Chiều cao máy | 370mm |
Chiều rộng máy | 115mm |
Chiều sâu máy | 280mm |
Hành trình trục chính | 190mm |
Trọng lượng | 20Kg |
* Ghi chú:
- Nhằm cải tiến sản phẩm tốt hơn, nhà sản xuất có thể thay đổi thông số kích thước hoặc kiểu thiết kế mà không cần phải thông báo trước cho khách hàng.
– Nếu khách hàng phát hiện có sự thay đổi ( Catalog, Web, Email, Báo giá… vui lòng liên hệ với nhà cung cấp gần nhất để biết thêm chi tiết.
– Khả năng làm việc của máy được tính trên cơ sở vật liệu thép trung bình.
– Đối với các loại vật liệu đặc biệt (Thép Carbon cao, Thép không gỉ…) phải sử dụng loại dao cụ đặc biệt tương ứng
– Phụ kiện tùy chọn người sử dụng phải trả thêm phí
3. Hình ảnh thực tế máy khoan từ Powerbor PB45
- Máy khoan từ Powerbor PB45 nguyên kiện được đặt trong một hộp nhựa, bên trong chứa đầy đủ các phụ kiện cơ bản nhất cần thiết cho một máy khoan từ như: dây an toàn, tấm che phôi an toàn, tay quay điều khiển, đầu kẹp mũi khoan từ 12mm-65mm, lục giác hiệu chỉnh máy và gắn mũi, cây định tâm và dầu bảo dưỡng.
- Nhà cung cấp có trang bị thêm 1 cây định tâm cho chuẩn mũi 6x25mm hoặc 6x50mm
- Máy khoan từ Powerbor PB45 được thiết kế 2 cấp tốc độ cơ khí, cho phép điều chỉnh tốc độ thấp nhất là 250 vòng/phút và lớn nhất là 450 vòng/phút.
- Máy có 1 nút dùng để chuyển cấp tốc độ nằm ngay trên thân hộp số giúp người sử dụng thuận tiện trong thao tác vận hành
- Tay quay điều khiển hành trình cho phép chuyển đổi qua lại cả hay bên trái và phải của máy nên thuận tiện cho nguoi sử dụng thuận tay hoặc vị trí cần gia công lỗ.
- Đầu gắn mũi khoan từ của máy được thiết kế chuẩn MT2 cho phép gắn mũi khoan từ có đường kính 12mm-65mm, (thực tế máy chỉ cắt tới 50mm).
- Đầu kẹp mũi khoan từ là loại đầu rời, nên rất dễ dàng khi tháo lắp thay đổi sử dụng mũi khoan từ hay mũi khoan xoắn
- Đây là loại đầu gắn mũi khoan từ được làm mát từ bên ngoài, thuận tiện giải nhiệt ở mọi vị trí gia công, nếu muốn giải nhiệt từ bên trong người sử dụng phải mua thêm loại đầu khác.
- Lỗ côn trục chính có chuẩn MT2 cho phép gắn trực tiếp mũi khoan đuôi côn
- Khi gắn mũi khoan đuôi trụ phải thông qua đầu cặp mũi khoan.
- Bảng điều khiển máy khoan từ Powerbor PB45 được thiết kế đơn giản gồm 1 công tắt đế từ ( cũng là công tắt nguồn chính), 1 Cầu chì, 1 đèn báo nguồn và 1 công tắt chạy hoặc dùng động cơ.
- Công tắt chạy và dừng động cơ thiết kế theo tiêu chuẩn châu Âu có nút chạy (màu xanh) luôn thấp hơn nút dừng (màu đỏ) giúp tránh được việc khởi động máy “vô tình”
- Cầu chì 2A giúp bảo vệ động cơ
